溫控儀表說明書

發布時間:2021-06-01 15:05:32 人氣:

1.4    技術規格

輸入規格(一臺儀表即可兼容):



熱電偶:KS、RE、JT、BN、WRe3-WRe25WRe5-WRe26

熱電阻:Cu50、Pt100

線性電壓:0~5V、1~5V、0~1V、0~100mV、0~20 mV、0~500mV線性電流(需外接分流電阻)0~10mA0~20mA、4~20mA

擴充規格:在保留上述輸入規格基礎上,允許用戶指定一種額外輸入規格(可能需要提供分度表

測量范圍:

K(-50~+1300)、S(-50~+1700)、R(-50~+1700)、T(-200~+350)  E(0~800)、J(0~1000)B200~1800℃)、N(0~1300)

Cu50(-50~+150) 、Pt100(-200~+600)

線性輸入:-9990~+30000由用戶定

測量精度:0.25%FS±1個測量單位

采樣周期:每秒采樣8次;設置數字濾波參數FILt=0時,響應時間≤0.5

控制周期:0.24-300.0秒可調

● 調節方式:

位式調節方式(回差可調

AI人工智能調節,包含模糊邏輯PID調節及參數自整定功能的先進控制算

●輸出規格(模塊化):

繼電器觸點開關輸出(常開+常閉):250VAC/1A  30VDC/1A

可控硅無觸點開關輸出(常開或常閉):100~240VAC/0.2A(持續),2A20mS瞬時,重復周期大于5S SSR電壓輸出:12VDC/30mA (用于驅動SSR固態繼電器)

可控硅觸發輸出:可觸發5~500A的雙向可控硅、2個單向可控硅反并聯連接或可控硅功率模

線性電流輸出:0~10mA4~20mA 可定義  (安裝X3模塊時輸出電壓≥10.5V;X5模塊輸出電壓≥7V)

報警功能:上限、下限、偏差上限、偏差下限等4種方式,最多可輸出3路,有上電免除報警選擇功能

電磁兼容:IEC61000-4-4(電快速瞬變脈沖群),±4KV/5KHz;   IEC61000-4-5(浪涌),4KV

隔離耐壓:電源端、繼電器觸點及信號端相互之間 ≥2300V;相互隔離的弱電信號端之間 600V

        源:100~240VAC,-15%,+10%  /  50~60Hz;120-240VDC;或24VDC/AC,-15%,+10%

電源消耗:≤5W

使用環境:溫度0~60℃;濕度90%RH

面板尺寸96×96mm、160×80mm、80×160mm、48×96mm、96×48mm、48×48mm、72×72mm

開口尺寸92×92mm、152×76mm、76×152mm45×92mm、92×45mm45×45mm、68×68mm


2.3.1   設置參數

在基本顯示狀態下鍵并保持約2秒鐘即可進自定義的現場參數設置狀態??芍苯?/span>、鍵修改參數值。鍵減小數據,鍵增加數據,所修改數值位的小數點會閃動(如同光標)。按鍵并保持放,可以快速地增/減少數值,并且速度會隨小數點的右移自動加快。也可鍵來直接移動修改數據的位置(標,操作快捷。可保存修改的數值并示下一參數,持續可快向下;并保持2秒以上,可回顯示上一參數;先不放接著再鍵可直接退參數設置狀態;如果沒有按操作,25秒鐘后也會自動退回基本顯示狀態。

2.3.2   快捷操作功能

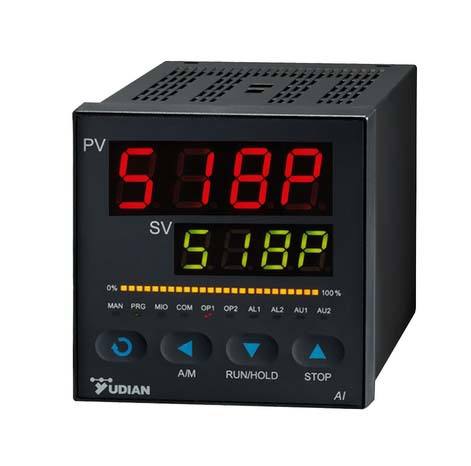

AI-518/518P的所有功能都可以用修改參數的方式的來完成,但對于部分常用的功能,如修改給定值及程序的運行/停止操作等等,我們設計了快捷操作來簡化使用,這些快便捷方式也可以設置成禁止使用以防止誤操作。

設置給定值:按 鍵可進入修改當前給定值狀態,再按 、等鍵可直接修改給定值;




設置程序(僅AI-518PAI-518P鍵一下可進入程序設置狀態,首先顯示的是當前運行段給定值, 鍵則可顯示下一個數據,每段程序按“給定值-時間-給定值”的順序依次排列。即使在程序正在運行時也可以修改程序。

運行控制需要啟動運行控制時鍵并2秒鐘使儀表下顯示器run的符號即可。AI-518P在停止?fàn)顟B(tài)下將啟動程序運行。對于AI-518P且參數PAF.F=1時,如果儀表已處于程序運行狀態,該操作將時程序進入保持保持運行(HoLd)狀態,該狀態下時間將暫停計時,再執行一次run操作可恢復正常運行。

停止”鍵保持2左右使下顯顯示“StoP”的符號,儀表制輸。AI-518P止程序運行,并且程序段號參數StEP被修改為1。

自整定AT鍵并保持2秒,將出現At參數,鍵將下顯示窗OFF修改on,再鍵確認即可開始執行自整定功能(注:若儀表SPr參數設置有效并處于升溫限制狀態下,則自整定暫停執行,等升溫完畢后會自動啟動),儀表下顯示器將閃動顯示“At”字樣,儀表經過2個振蕩周期的ON-OFF控制后可自動計算出PID參數。如果要

提前放棄自整定,可再鍵并保持約2秒鐘調At參數,并on設置OFF鍵確認即可。如果儀表處程序運行狀態,自整定將導致暫停程序計時以確保給定值不會發生變化。在有加熱/冷卻雙向輸出的系統中,需要分開兩組整定PID參數,當儀表控制處于AUX冷輸出時啟動At,則自整定P2、I2、d2等冷輸出參數。

1AI-518/518P采用先進的綜合了AI人工智能技術的PID調節算法,解決了標準PID算法容易超調的問題且控制精度高。我們把這種改良過的PID算法稱為APID算法。當儀表選用APIDPID調節方式且初次使用時,均可啟動自整定功能來協助確定PID等控制參數。




2:系統在不同給定值下整定得出的參數值不完全相同,執行自整定功能前,應先將給定值SV設置在最常用值或是中間值上,如果系統是保溫性能好的電爐,給定值應設置在系統使用的最大值上,自整定過程中禁止修改SV值。視不同系統,自整定需要的時間可從數秒至數小時不等。

3:控制回差參數CHYS對自整定結果也有影響,一般CHYS的設定值越小自整定參數準確度越高。但CHYS如果過小則可能因輸入波動引起位式調節的誤動作,這樣反而可能整定出徹底錯誤的參數,推薦CHYS=2.0。

4:自整定剛結束時控制效果可能還不是最佳,由于有學習功能,因此使用一段時間后方可獲得最佳效果。




4.2    程序編排

4.2.1   斜率模

參數PAF.B=0時,程序編排統一采用溫度~時間~溫度格式,其定義是:從當前段設置溫度,經過該段設置的時間到達下一溫度。溫度設置值的單位同測量值PV,而時間值的單位可選擇分鐘或小時。在斜率模式下,若運行到Pno義的最后一段程序不為停止命令或跳轉命令(后文時間設置可編輯),則表示在該溫度下保溫該段時間后自動結束。下例為一個包含線性升溫、恒溫、線性降溫、跳轉循環、準備、暫停的5段程序例子。



1SP 1=100.0 t 1=30.0         ;100℃起開始線性升溫到SP 2,升溫時間為30分鐘,升溫斜率為10/分第2SP 2=400.0 t 2=60.0    ;在400℃保溫運行,時間為60

3SP 3=400.0 t 3=120.0  ;降溫到SP 4,降溫時間為120分,降溫斜率為2/

4SP 4=160.0 t 4=0.0        ;降溫至160℃后進入暫停狀態,需執行運行才能繼續運行下一

5SP 5=160.0 t 5=-1.0        ;跳往第1段執行,從頭循環開始運行。



本例中,在第5段跳往第1段后,由于其溫度為160℃,而C  01100℃,不相等,而第5段又是跳轉段,假定偏差上限報警值設置為5℃,則程序在第5段跳往第1段后將先進入準備狀態,即先將溫度控制到小于偏差上限報警值,即 105℃,然后再進行第1段的程序升溫。這個控溫程序

采用溫度~時間編程方法的優點是升溫、降溫的斜率設置的范圍非常寬。升溫及恒溫段具有統一的設置格式,方便學習。設置曲線更靈活,可以設置連續設置升溫段(如用不同斜率的升溫段近似實現函數升溫),或連續的恒溫段。

4.2.2   平臺模

設置參數PAF.B=1為平臺模式,適合不要求在程序中定義升溫速率的場合(可用SPr參數限制升溫速率,若SPr設置為0則表示全速升溫),例如程序設置為:SP 1=100.0t   1=30.0;SP 2=400.0;t   2=60.0,表示以SPr參數限制的速率升溫到100度保溫30分鐘,然后再升溫到400度恒溫60分鐘,由于升溫時間會占用保溫時間,可設置rdy功能有效,以保證正確的恒溫時間。




4.2.3   時間設

t-XX0.1~3200() 表示第XX段設置的時間值(注:時間單位也可以用PAF參數改變?yōu)樾r)。 t-XX0.0 儀表在第XX段進入保持運行狀態(HoLd),程序在此暫停運行,停止計時。

t-XX-121.0,程序執行StoP操作,進入停止?fàn)顟B(tài)。

t-XX-0.1~-122.0   時間值為負數表示是一個跳轉+事件輸出命令,整數部分-1~-120表示跳轉的段,但超出Pno定義的段數時無效,整數為0(小數不為0),表示運行到下一段,小數位置為事件輸出編程,可以在程序運行過程中編程使AL1AL2動作,-XXX.0表示不影響程序事件狀態,只是跳轉,注意如果報警輸出定義AOP也同時定義報警由 AL1AL2輸出,程序事件或報警都可以導致AL1AL2動作,-XXX.1~-XXX.4含義如下:

-XXX.1AL1動作,AL2解除

-XXX.2,AL1解除,AL2動作;

-XXX.3,AL1AL2均動作;

-XXX.4AL2AL2都解除



例如:設置t5=-1.1,表示運行到第5段程序時,AL1動作,AL2解除并跳轉到第一段運行。

又如:設置t-  6=-0.3,表示運行到第6段程序時,AL1AL2動作,并繼續下段程序(第7段)運行。

注意:除執行運行操作或接通電源時遇到跳轉段時,可以繼續跳轉運行外。在程序運行中遇到跳轉段控制程序跳到的還是跳轉段時,則程序自動暫停執行(即儀表在連續兩次跳轉中自動插入暫停操作),需要外部的運行/暫停操作解除暫停狀態。注意跳轉段如果跳到的是自己(例如t-  6=-6),則將無法解除暫停狀態,因?yàn)檫@樣的段可說是無意義的。


4.2.4   給定值設

給定值可設置的數值范圍有SPLSPH限制,是-999~+3200℃,表示需要控制的溫度值(℃)或線性定義

位。

4.2.5   運行多條曲線時程序的編排方法

AI-518P具有靈活先進的程序編排方法,由于AI儀表執行停止運行StoP后會自動將StEP設置為1,如果在啟動運行前沒有再修改StEP值,則重新運行一般從第1段起運行,對于編有多條控溫曲線的用戶,可以采用將第1段設置為跳轉段的方法來分別執行不同的曲線。如用戶有3條長度均為3段的曲線,則可將程序編排在2~4,5~78~10。要使啟動后分別執行不同的曲線,則其第1段可設置如下:

t1=-2.0,運行操作后執行第1條曲線(2~4); t1=-5.0,運行操作后執行第2條曲線(5~7); t1=-8.0,運行操作后執行第3條曲線8~10);

需要改變生產工藝時,只要將“t-   1”分別設置為-2.0,-5.0-8.0,即可使運行分別開始運行不同的曲線。也可省略該跳轉段,但在每次啟動運行前將StEP設置為需要運行曲線的起始段即可。
